回轉式分度機集活塞計量和流量計量的優點于一身：很多用戶都希望能在一臺回轉式灌裝機上兼具流量計量和活塞計量的優點。包裝機械專家 Tölke 通過使用 LinMot 直線電機實現了這一壯舉。系統操作員受益于更短的轉換時間、更少的廢料、更短的停機時間和更靈活的機器。

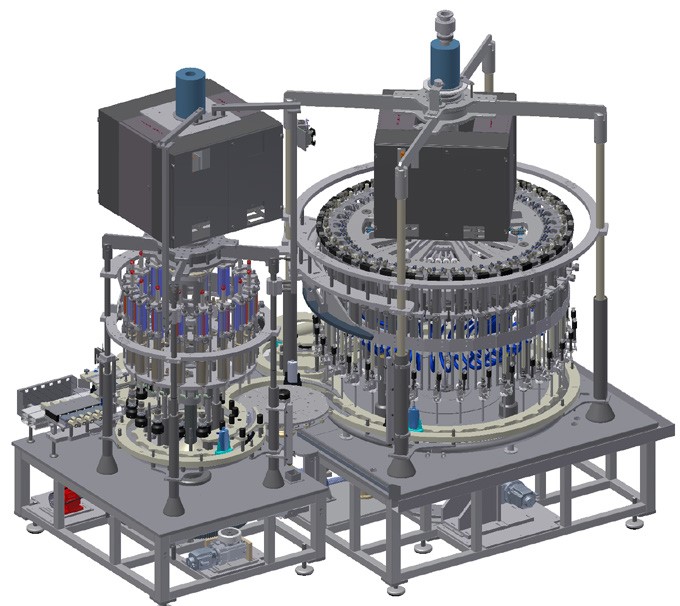

靈活的 Tölke 灌裝封口機，灌裝量高達 250 毫升，處理速度高達 300 瓶/分鐘。（渲染：Tölke）
«機械凸輪盤已經證明了自己的價值實現線性運動過程了幾十年，并將繼續在許多l(xiāng)owerand中等性能的灌裝和封罐機在將來使用，»弗朗茨-約瑟夫Patzelt的常務董事一人說弗朗茨托爾克有限公司。«然而，有了他們的電子掛件，灌裝過程更容易適應個性化的產品要求，并且可以更快地完成產品轉換，這對越來越多的用戶提出了要求。»
競爭計量方法
以前，較簡單的旋轉灌裝機中的計量通常由活塞提供，其中活塞的行程由機械凸輪盤控制。活塞填充的優點是在填充過程中已經分配的體積總是已知的。這適用于容易起泡的介質，例如，通過使用凸輪盤在填充液位上升時同步提升填充針，使其不會浸入介質表面以下。盡管有這種吸引人的優勢，但活塞方法也有一些缺點。活塞很難清潔，僅僅是因?yàn)樗枰芊?，并且不太適合 CIP/SIP。活塞施加的機械力也會引起某些產品的變化。另一個缺點是大填充量需要大活塞，
因此，作為活塞計量的替代方案，可以通過測量泵送體積的流速來確定填充水平。這種方法的優點是在更換產品時可以輕松修改填充水平。介質上的機械力也很小，沒有需要維護的機械部件。CIP/SIP 清洗不是問題。
解耦運動序列
«使用帶有基于流量的液位計量的轉盤，灌裝速度與灌裝針的凸輪控制運動分離，”Franz-Josef Patzelt 認為。這意味著當機器的運行速度比其標稱速度慢或快時，容器將更快或更晚填充。“根據速度，機器需要將表盤旋轉 270° 或僅 30°，”Tölke 主管在解釋問題時說道。«這意味著在灌裝過程中，灌裝針可能會浸入產品中，或者在表面上方的落差太大，有可能被滴落的產品殘留物污染機器或氣泡進入產品中.» 在過去，這迫使裝瓶商在處理容易起泡的產品時返回線性機器。在這些系統中，填充針可以機械耦合并與填充水平同步升高，使用電動機相對簡單。然而，由于其結構，線性灌裝機只能處理每小時幾千瓶的中小型灌裝速度。對于每小時超過 10,000 個瓶子的灌裝率，只能使用旋轉機器。然而，在這里，每根針都必須在正確的時間單獨升起，以避免在不同的機器速度下浸入水中，并將下落高度保持在最低水平。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。灌裝針可以機械耦合并與灌裝液位同步上升，使用電動機相對簡單。然而，由于其結構，線性灌裝機只能處理每小時幾千瓶的中小型灌裝速度。對于每小時超過 10,000 個瓶子的灌裝率，只能使用旋轉機器。然而，在這里，每根針都必須在正確的時間單獨升起，以避免在不同的機器速度下浸入水中，并將下落高度保持在最低水平。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。灌裝針可以機械耦合并與灌裝液位同步上升，使用電動機相對簡單。然而，由于其結構，線性灌裝機只能處理每小時幾千瓶的中小型灌裝速度。對于每小時超過 10,000 個瓶子的灌裝率，只能使用旋轉機器。然而，在這里，每根針都必須在正確的時間單獨升起，以避免在不同的機器速度下浸入水中，并將下落高度保持在最低水平。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。線性灌裝機只能處理每小時幾千瓶的中小型灌裝速度。對于每小時超過 10,000 個瓶子的灌裝率，只能使用旋轉機器。然而，在這里，每根針都必須在正確的時間單獨升起，以避免在不同的機器速度下浸入水中，并將下落高度保持在最低水平。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。線性灌裝機只能處理每小時幾千瓶的中小型灌裝速度。對于每小時超過 10,000 個瓶子的灌裝率，只能使用旋轉機器。然而，在這里，每根針都必須在正確的時間單獨升起，以避免在不同的機器速度下浸入水中，并將下落高度保持在最低水平。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。每根針都必須在正確的時間單獨抬起，以避免在不同的機器速度下浸入水中并將落下高度保持在最低限度。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。每根針都必須在正確的時間單獨抬起，以避免在不同的機器速度下浸入水中并將落下高度保持在最低限度。除了精確控制軸的位置之外別無選擇。現在，Tölke 已經通過 LinMot 的高性能直線電機成功地做到了這一點。

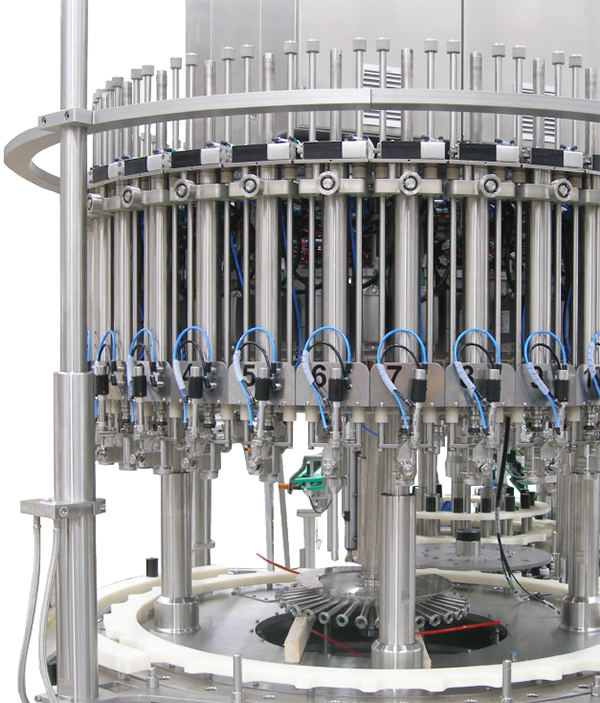

整體式系統可容納 36 個灌裝站，其中每個灌裝針都由 LinMot 直線電機驅動。這允許快速產品轉換并拓寬灌裝和封口機的應用范圍。（照片：羅斯曼）
帶線性電機的靈活轉盤
帶有電動灌裝針的轉盤式機器的用戶享有一系列額外的優勢。產品更換只需調整灌裝針的行程，只需按一下按鈕即可進行管理。這消除了對機械凸輪進行耗時且昂貴的重新配置的需要。還可以實現多種行程配置，因此可以在不改變機器整體結構的情況下灌裝不同形狀的瓶子。直線電機的精確位置測量系統還可以控制灌裝針的運動，精度在產品表面上方十分之一毫米的范圍內。也可以調整降低和升高灌裝針的加速度水平以滿足個人需求，以減少機械系統的負載并優化填充介質的處理。“與機械凸輪不同，直線電機甚至可以高度動態地提升針，因?yàn)闆]有破壞力作用在軸承軸上，”Tölke 的負責項目經理 Markus Kröger 解釋說。
出現缺陷后迅速恢復生產
Tölke 利用 LinMot 電機機械地將灌裝針行程與轉盤或表盤運動分離的事實，以不斷提高機器的模塊化程度。
每個灌裝模塊現在都是一個自治單元，由流量計、直線電機、伺服控制器和灌裝閥組成。如果加油站損壞，現在可以在短時間內更換，因此機器可以在碰撞后更快地恢復工作，例如。解耦還可以在計劃的機器停止之前完成機器上所有容器的填充過程，并將機器置于安全狀態。該技術還可以設計機器控制，以便在單個灌裝站出現故障時，受影響的灌裝頭移動到安全位置并從主動灌裝過程中移除。這將機器停機時間減少到最低限度。
為工業 4.0 做好準備
直線電機的使用具有更多優勢，可以最佳地支持“工業 4.0”的現代概念。伺服控制器提供的信息，例如當前的電機溫度或加速度曲線，可用于監控灌裝過程并在早期檢測機械系統的問題（狀態監控）或碰撞。Tölke 配備了這項新技術的機器包括一臺帶有 36 個灌裝站和 16 個閉合站的封閉式灌裝封口機，灌裝針的每個行程都由 LinMot 的線性電機（PS01-48 系列定子，PL01 系列-27 個滑塊）。

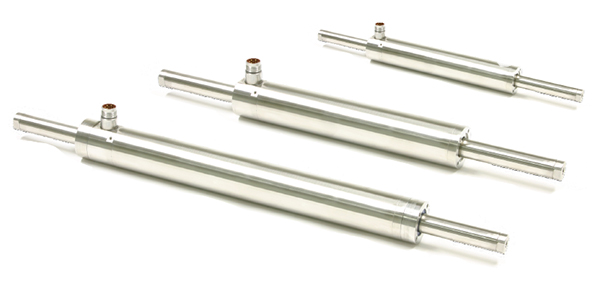

P01-48 系列直線電機，完全封裝在不銹鋼中，特意設計緊湊，不需要墊圈、不必要的邊緣、角落、孔或螺紋。（照片：LinMot）
不銹鋼電機，IP69K
這些直接驅動器完全由不銹鋼 (1.4404/316L) 制成，并以其高防護等級 IP69K 而著稱。電機設計中有意取消了墊圈。所有連接都是焊接的。電機也完全封裝，以防止形成冷凝。由于這些特點和封閉、易于清潔的不銹鋼表面，INOX 電機非常適合用于加工食品、化妝品或藥品的機械和設備。然而，這并不是 Tölke 決定使用這家瑞士公司的不銹鋼電機的唯一原因。LinMot 電機的低空間要求是另一個決定性因素，因?yàn)檗D(zhuǎn)臺上的可用空間非常緊張。«LinMot 直線電機，作為一個集成單元，對于我們的設計人員和組裝人員來說，它比伺服電機-滾珠絲杠組合更容易使用，而且占用的空間更小，» Markus Kröger 總結道。«這使其成為灌裝過程需要盡可能靈活和高效的系統的理想解決方案，例如我們的高性能轉盤。
